SOFC評価装置

高信頼、低価格な評価装置

SOFC(固体酸化物形燃料電池)評価装置としてスタック及びコインセル用の2種類を用意しております。

  • スタックの特性・寿命の評価
  • コインセル特性評価
  • 部品性能評価
評価装置

SOFC(固体酸化物形燃料電池)スタック評価装置

本装置は、スタックを保持する圧力の微調整が可能なスタックプレスを備えた、電気炉とガス供給装置で構成されたSOFC評価装置です。
電気炉はスタック出力9Kwまで対応、ガス供給装置は水素以外最大5ガスまでのガス供給源との組合せが可能です。
ご要望にあわせた仕様によるフレキシブル対応、高信頼性・低価格の評価装置です。測定も手動、または専用ソフトウエアによる自動測定のどちらも選べ、電気化学的な測定器との組合せにより、高信頼度の特性を効率よく測定することができます。
電子負荷装置、インピーダンス測定器、各種ソフトウエアも用意しておりますので、お気軽にお問い合わせください。

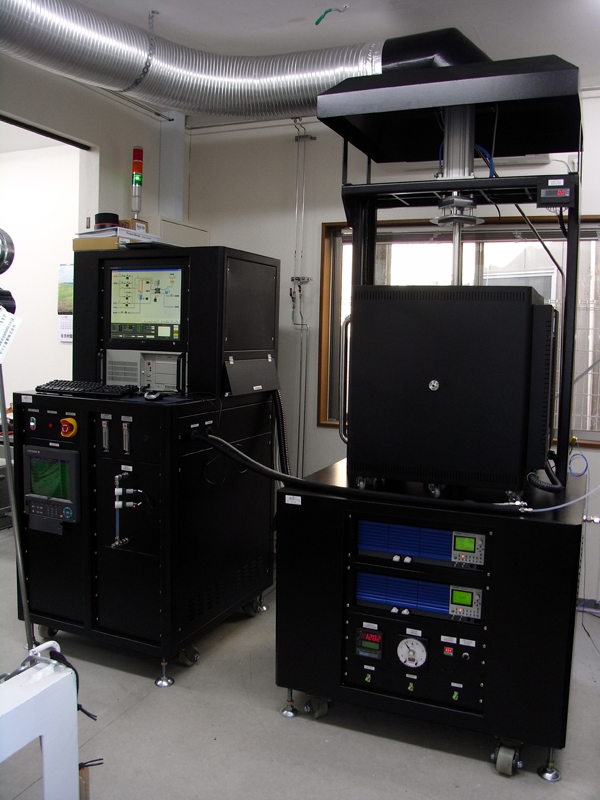

SOFC(固体酸化物形燃料電池)スタック評価装置

本システムの特長
  • スタック出力最大9kWまで対応
  • 高信頼性、コンパクト設計、低価格
  • 柔軟な自動シーケンスプログラムで全自動運転
  • セル及びスタック性能評価、長期間の耐久性試験に最適(平面型、チューブラー型に対応)
  • 圧力微調整可能なスタックプレス機構(平面型)
  • 様々なガス供給源との組合せが可能
  • 最大運転温度1,000℃
本システムの特長

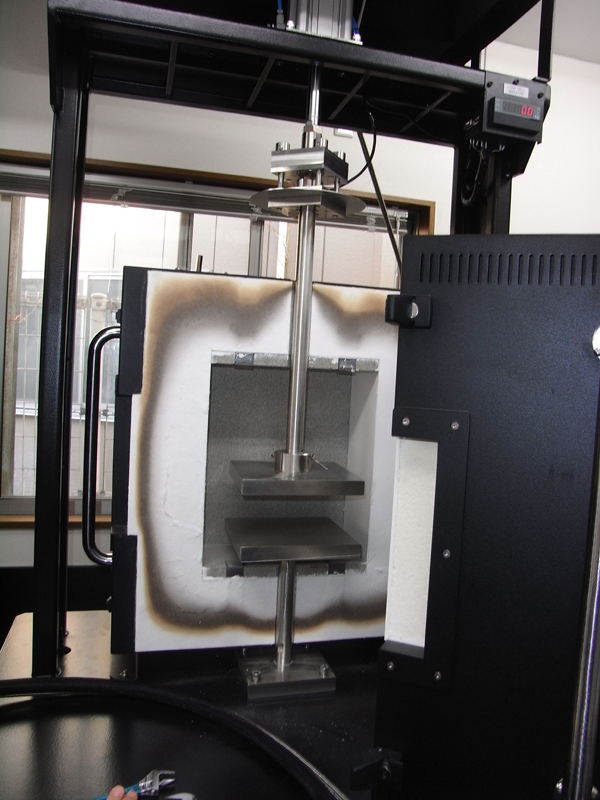

スタックプレス部分

SOFC(固体酸化物形燃料電池)コインセル評価装置

コインセルの装着、着脱が容易なSOFC単セル治具が装着可能な評価装置です。
更にコインセルと集電部との接触圧力、燃料供給を定量的に調整できる等の特徴を持つ、高信頼性・低価格なSOFC コインセル評価装置です。

SOFC(固体酸化物形燃料電池)スタック評価装置

本システムの特長
  • 対応セルサイズΦ15mm(15x15mm)~Φ50mm(50x50mm)
  • 単セル治具ガス供給配管はアノード側/ガス供給x1、ガス排気x1、カソード側/ガス供給x1、排気x1
  • 最大運転温度1,050℃
  • 昇温速度10℃/min(max)
  • ソフトによる自動制御の温度プロファイル
  • 0~5kgfの荷重調整が可能(荷重分解能は1kgf)な単セル治具加圧
  • エアシリンダーによる電気炉昇降
  • ガス供給装置はマスフローコントローラによる高精度流量制御(ガスの種類はユーザ様仕様に対応、ガス加湿装置はバブラー方式)
  • 電子負荷、交流インピーダンスメータ等によるセル特性の自動測定及び電気炉温度、ガス供給量等のPCによる自動制御等可能
